产品介绍

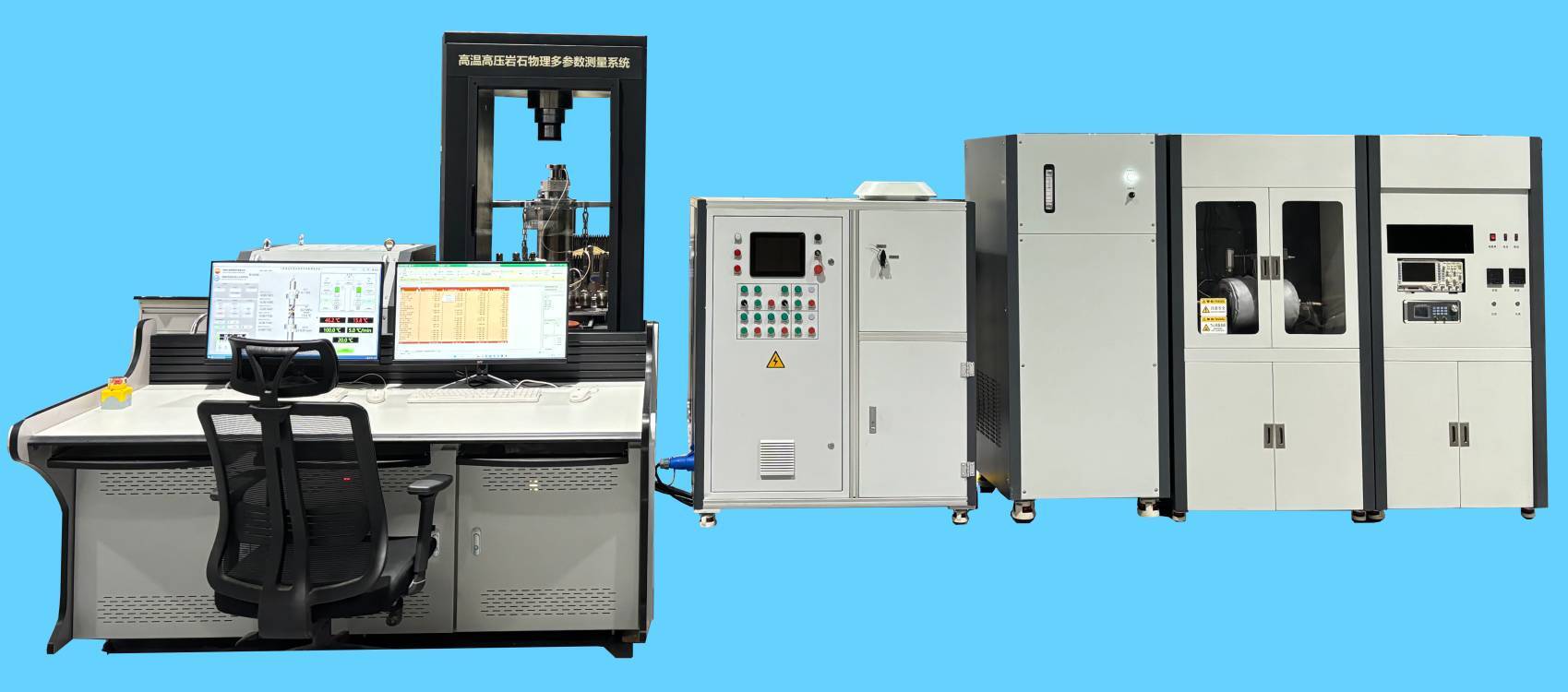

高温高压岩石物理与岩石力学联合多参数综合测量系统是一款功能强大的综合性试验平台，专为模拟地球深部极端环境（高温、高压、高应力）下岩石的物理力学行为而设计，能够在高达230℃、200MPa的温压条件下，实现声波、电阻率、渗透率、力学参数等多参数的原位同步测量，为深部资源勘探、地质灾害预警、地下空间利用等领域提供重要的实验数据和技术支撑。
产品应用
✬ 单轴压缩试验 ✱ 轴向应力的力与位移控制
✬ 三轴压缩试验 ✱ 围压与孔隙压力的流量与压力控制
✬ 有效应力系数测试 ✱ 不同温度、压力、应力条件下电阻率测量
✬ 渗透率试验 ✱ 不同温度、压力、应力条件下超声波测量
✬ 蠕变试验 ✱ 不同温度、压力、应力条件下渗透率测量
✬ 高温高压高应力试验 ✱ 不同温度、压力、应力条件下应变测量
✬ 超声波测试 ✱ 安全可靠、方便快捷
✬ 电阻率测试 ✱ 满足所有的国际岩石力学学会关于岩石
✬ 脉冲衰减渗透试验 ✱ 三轴试验的要求
产品参数
|
设备 名称 |
模块 类别 |
功能和技术指标 |
|
高温高压岩石物理与岩石力学联合多参数综合测量系统 |
力学测试装置模块 |
1）功能：进行常规单轴/三轴（全应力应变曲线）等力学实验。 2）技术参数： ①最大轴压400MPa，控制精度±0.2% FS； ②最大围压200MPa，控制精度±0.2% FS； ③试样：φ25mm×50mm； ④最高温度230℃，精度±1°C； ⑤刚度：10MN/mm。 3）软件 ①实现全部测量过程的自动控制 ②实现围压和轴压的同步控制和加载 ③实时显示应力-应变曲线或应变-时间曲线或应力-时间曲线。 ④采集系统分辨率：不低于24位，可设置采集数据保存路径、采样间隔时间。 |
|
超高温高压三轴应力室 |
1）功能：提供高温高压测试环境。 2）技术参数： ①最大围压200MPa，控制精度±0.2% FS； ②试样：φ25mm×50mm； ③温度：室温～230°C； ④精度：±1°C。 |
|
|
超声波测试装置模块 |
1）功能：配合岩石三轴压缩试验模块进行高温高压下超声波试验。 2）技术参数： ①换能器数量：纵波不少于1对（中心频率500kHz~1MHz）；横波不少于2对（中心频率200kHz~1MHz）； ②可调节发射和接收增益； ③最高工作温度不低于230℃；最高围压不低于200Mpa，实现全波列采集，具备频散分析和衰减分析能力。 |
|
|
电阻率测试装置模块 |
1）功能：配合岩石三轴压缩试验模块进行高温高压下电阻率测试。 2）技术参数： ①可实现不同频率电阻率自动测量（扫频测量），测试频率范围0.01Hz~100kHz，精度0.05％； ②夹持器采用高温不极化电极； ③最高工作温度不低于230℃；最高围压不低于200MPa. |
|
|
渗透率测试装置模块 |
1）功能：配合岩石三轴压缩试验模块进行高温高压下渗透率测试。 2）技术参数： ①可实现声-电-渗同步测量； ②孔隙压力0~140MPa，控制精度±0.2% FS ③渗透率测量相对误差为±2%，测量范围10nD~0.5mD。 |
