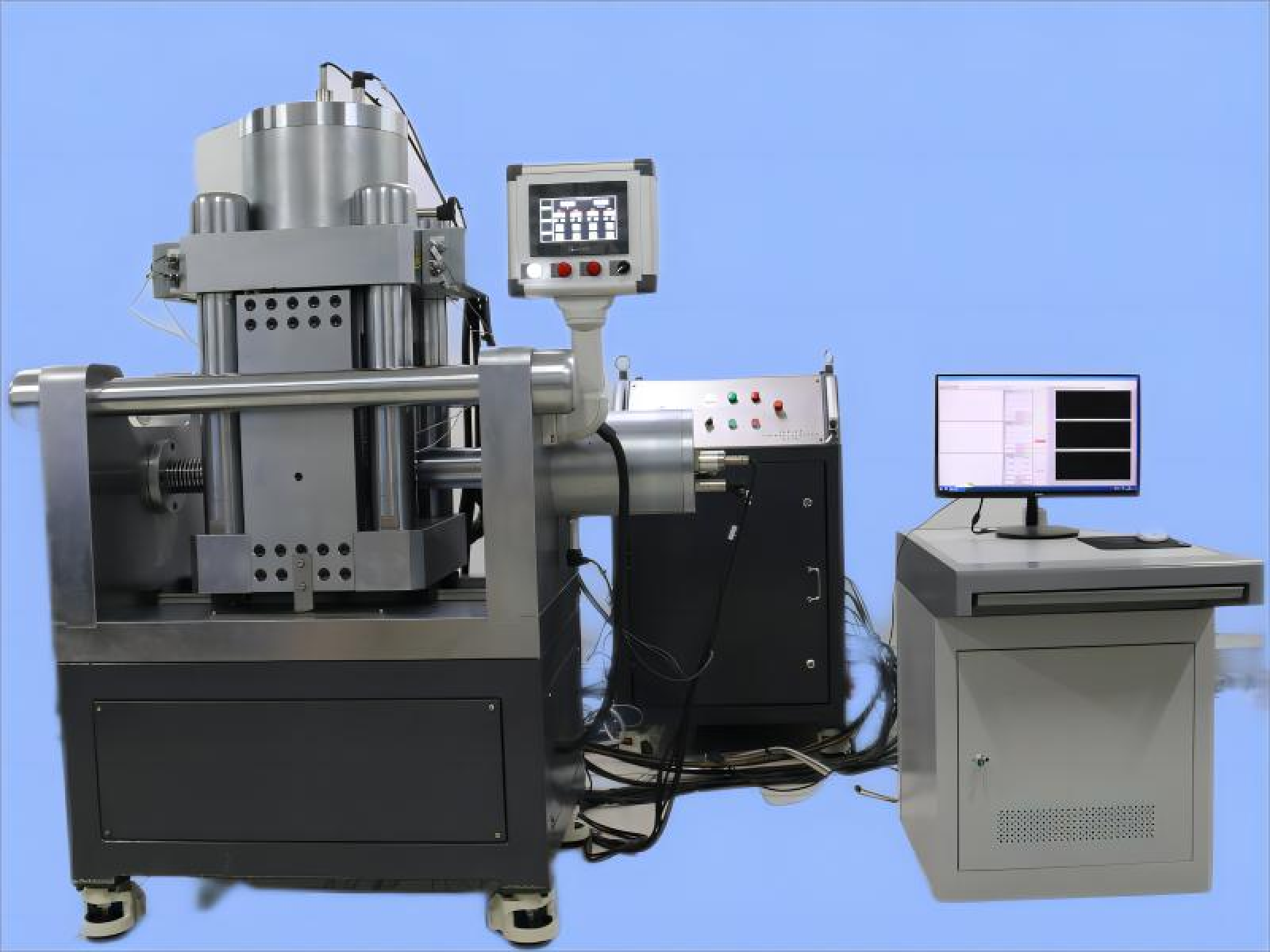

实时高温真三轴试验系统

功能和特点

• 可进行： 高温单轴压缩试验、高温常规三轴压缩试验、高温真三轴压缩试验、高温蠕变与循环加卸载试验
• 可扩展进行： 声发射测试
• 加载系统：三个方向独立加载控制，改善加载框架中试样的对中 问题 ，减小端部摩擦效应
• 高温温控系统：可实现对岩样的实时加热和监控，热塑模具钢和 水冷循环系统可保证高温下试验系统的整体刚度与工作稳定性
• 高精度闭环伺服控制系统：可实现实时高温下多种应力路径试验 中三个方向位移与压力的精准伺服监测

系统组成

技术参数

• 技术参数可根据需求定制
• 岩石真三轴试验试件：50mm×50mm×100mm
• 最高工作温度：460°C   ；采用六回路可拆卸式柔性加热构件和气凝胶保温套组成高温温控系统，通过温控箱对每一回路进行单独温度监控，气凝胶保温套的最高导热系数
• 为0.022W/(m·K)
• 工作压力指标：最大轴向力1000kN；   最大侧向力200kN；压力控制精度≤0.1%FS
• 加载活塞位移：高精度磁致伸缩位移传感器，量程100mm
• 位移传感器：量程±5mm，分辨率0.2μm

应用实例
